該系列流量計是玻璃轉子流量計的一種，與同類產品比較具有測量精度高，互換型好，連接方式多等優點。可提供毫米標尺；百分標尺；流量標尺和可拆卸的外標度尺，方便不用用戶使用，連接方式如下：
LZB-VA10 VA20 ----管螺紋連接
LZB-SA10 SA20-----軟管連接
LZB-FA10 FA20----法蘭連接（活套法連結構）
LZB-VA/SA/FA10 VA/SA/FA20 G24型玻璃轉子流量計主要技術參數
型號
| 公稱通徑
(mm) | 測量范圍 （L/h） | 精度（+%）
| 工作溫度
| 工作壓力
| |
水20℃ Water(L/h) | 空氣（101325pa 20℃） Air(m3/h) | |||||
GA24-15 GA24-15F VA/SA/FA10-15 VA/SA/FA 10-15F VA/SA/FA20-15 VA/SA/FA 20-15F
|
15 | 4~40 6.3~63 10~100 12~120 16~160 20~200 25~250 30~300 36~360 40~400 46~460 63~630 65~650 75~750 | 0.12~1.2 0.2~2 0.3~3 0.4~4 0.5~5 0.6~6 0.8~8 0.9~9 1.2~12 2~20 |
1.5 |
-20℃~+60℃或 -20℃~+120℃ |
≤1.0Mpa |
GA24-15 GA24-15F VA/SA/FA 10-25 VA/SA/FA 10-25F VA/SA/FA 20-25 VA/SA/FA 20-25F |
25 | 40~400 50~500 63~630 80~800 100~1000 120~1200 160~1600 200~2000 250~2500 300~3000 | 1.6~16 2~20 2.5~25 3~30 4~40 5~50 6~60 | |||
GA24-40 GA24-40F VA/SA/FA 10-40 VA/SA/FA 10-40F VA/SA/FA 20-40 VA/SA/FA 20-40F
|
40 | 160~1600 200~2000 250~2500 300~3000 400~4000 500~5000 | 5~50 6~60 8~80 9~90 12~120 |
≤0.9Mpa | ||
GA24-50 GA24-50F VA/SA/FA 10-50 VA/SA/FA 10-50F VA/SA/FA 20-50 VA/SA/FA 20-50F
|
50 | 250~2500 300~3000 400~4000 500~5000 630~6300 800~8000 1000~1000 1500~15000 | 10~100 12~120 16~160 20~200 30~300 |
≤0.7Mpa | ||
注：型號后帶F的為防腐型

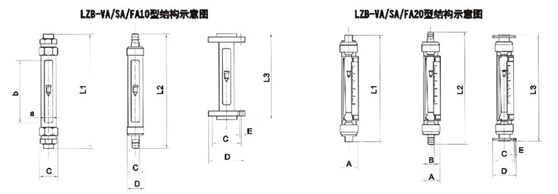

LZB-VA/SA/FA10型玻璃轉子流量計安裝尺寸
公稱通徑 (mm) | 窗口尺寸
| G10管螺紋連接
| Y10軟管連接 | F10法蘭連接
| ||||||||||
L1 | C | 管螺紋 | 重量 | L2 | C | D | 重量 | L3 | C | D | E | 重量 | ||
15 | 26x230 | 408 | 53 | G1/2" | 1.2 | 400 | Φ13.5 | Φ44 | 1.5 | 310 | Φ65 | Φ95 | 4-Φ14 | 1.5 |
25 | 414 | 75 | G1" | 1.5 | 450 | Φ27 | Φ65 | 2 | Φ85 | Φ115 | 2 | |||
40 | 40x230 | 428 | 92 | G11/2" | 2 | Φ44 | Φ80 | 3 | Φ110 | Φ145 | 4-Φ18 | 3 | ||
50 | 50x230 | 431 | 116 | G2" | 3.5 | Φ53 | Φ103 | 5 | Φ125 | Φ160 | 5 | |||
