生產車間破碎機降噪案例-浙江宏豐爐料

　　一、項目概況

　　1.1 項目介紹

　　浙江宏豐爐料有限公司位于浙江省湖州市長興縣長達線，公司主要產品有轉爐、電爐、LF精煉爐用鎂碳磚、鋁鎂碳尖晶石磚、碳化硅、剛玉料、中間包涂料、干式爐底料等耐火材料。有從鄂式破碎機到4R擺式磨粉機的破粉碎設備。

　　現有廠區西側生產車間內有兩條破碎機生產線，其工作運行時伴隨著噪聲，對廠區西側廠界外居民區的生活環境造成一定的影響。

　　1.2 項目噪聲實測數據

　　經杭州漢克斯技術人員現場勘測發現車間內部噪聲值為96dB(A)，車間外北側噪聲值為85dB(A)，西側廠界處圍墻內噪聲值為71dB(A)，西側廠界外1米處噪聲值為66dB(A)。

　　三、本項目控制目標

　　3.1 參考標準

　　本設計方案的噪聲控制目標為：安裝完降噪措施后，在排除其他噪聲源干擾的條件下，工廠廠界東北側噪聲滿足噪聲排放標準限值：《工業企業廠界環境噪聲排放標準》(GB12348-2008)2類標準。晝間低于60分貝，夜間低于50分貝。

　　3.2 降噪目標

　　安裝降噪措施后，排除其他噪聲源干擾的條件下，破碎機生產車間西側廠界外1米處的噪聲值滿足《工業企業廠界環境噪聲排放標準》(GB12348-2008)的2類標準，即晝間60dB(A)。

　　五、本項目降噪設計思路

　　根據現場噪聲源噪聲值的大小、頻譜、噪聲源位置關系、降噪目標及設備工藝要求等因素，結合公司以往同類項目噪聲控制經驗，為滿足《工業企業廠界環境噪聲排放標準》中晝間及夜間噪聲值，制定了采用隔聲、吸聲的綜合噪聲控制方案。我們杭州漢克斯隔音設計以下步驟實施措施：

　　1)在破碎機生產車間西側墻內側安裝吸音層，對其生產車間以后需要增加的設備噪聲源(電機的噪聲)都能起到吸音效果;

　　2)破碎機生產車間西側墻原采光窗隔音量不能滿足需求，因此在其內側加裝隔音窗，保持原有車間內的采光照明需求;

　　3)在生產車間破碎機正上方屋頂內部設計安裝吸音吊頂，防止破碎機噪聲通過車間屋頂繞射至居民區。

　　七、本項目降噪方案的具體措施

　　本項目降噪方案主要分為三個部分：一是對生產車間西側墻內設計安裝吸隔音層，有效的降低破碎機等設備產生的噪聲;二是對生產車間原采光窗內部加裝隔音窗，在不影響采光的條件下，滿足隔音需求量;三是在破碎機生產線正上方區域屋面內側設計安裝吸音吊頂，防止噪聲通過屋面繞射至居民區。

　　7.1 設計安裝吸隔音層

　　1、經杭州漢克斯隔音技術人員現場踏勘并結合以往同類項目經驗，在破碎機生產車間西側墻內側設計安裝一層吸音層。其一有效的對破碎機工作時產生的噪聲進行噪聲控制;其二能夠?qū)ιa(chǎn)車間內其他噪聲源(以后需要加裝其他設備的噪聲源)進行有效的控制。

　　2、吸隔音層設計厚度100mm， 20mm厚空氣腔與U型輕鋼龍骨，U型龍骨通長，內填充80mm厚48kg/m3玻璃棉板，內側為鍍鋅穿孔扣板飾面。

　　7.2 加裝隔音窗

　　1、經杭州漢克斯隔音技術人員現場踏勘并討論，生產車間內原采光窗不能滿足隔音量需求，因此在原采光窗內部加裝隔音窗，與原采光窗之間形成中空空腔，組成中空隔音窗形式，達到隔音效果。

　　7.3 設計安裝吸音吊頂

　　1、經杭州漢克斯隔音技術人員現場踏勘發現，破碎機生產線工作運行時，其產生的噪聲一部分通過屋面繞射至居民區。因此，在生產車間內的破碎機正上方區域設計安裝吸音吊頂。

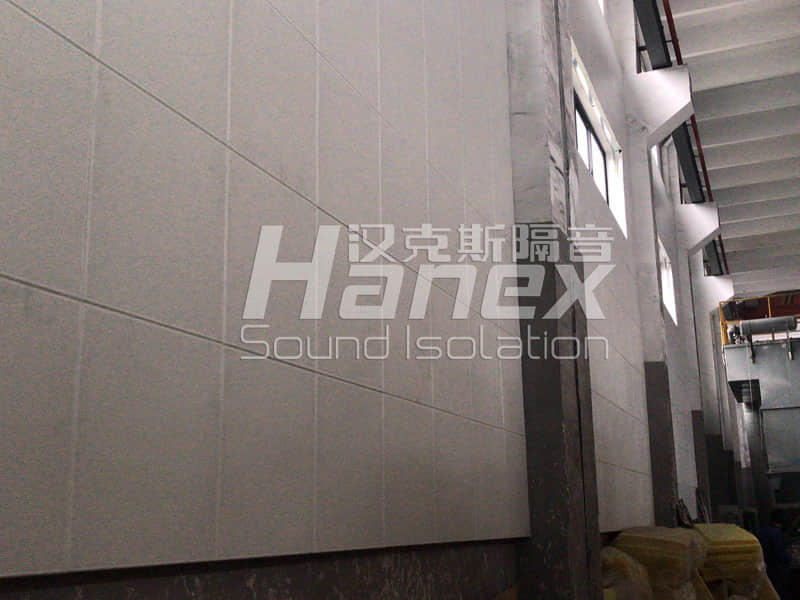

完工圖
